KDS集团公司在2008年发布,研发并且已经出样的小型贴片有源晶振【
TCXO】,产品应用到GPS设备,小型高精度SMD温度补偿晶体振荡器DSB321SDA/DSB221SDA,同时发布可以接受订单.（通过校正以高精度的石英晶体振荡器的频率变化引起的晶体振荡器的温度,因为SMD TCXO产品精度高）是内置高精度SMD温度补偿的石英晶体振荡器,可以使用在全球卫星
GPS接收机.目前产品的精度,已经温度频率范围, DSB321SD +85℃±频率温度稳定度0.5×10-6/-30℃〜GPS相关设备
,同一时间,KDS技术部门实验兼容低电压的工作,这是在GPS接收器中要使用的IC的趋势.此款温补晶振可以在1.8 V操作,也可以在很宽的电压范围工作+3.6 V +1.7 V〜一样
,也可以用正常使用.（现已经量产的工作电压范围为+1.8 V〜+5.5 V）
|
電気的特性
KDS TCXO晶振技术资料
|
|
KDSTCXO规格
|
DSB221SDA (2520-Size TCXO) / DSB321SDA (3225-Size TCXO)
|
|
温补晶振频率
|
9.6MHz ～40MHｚ
|
|
常用标准频率
|
16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
|
|
工作电压
|
+1.8V +2.5V +2.8V +3.0V +3.3V （代表値）
電源電圧は+1.7V～+3.6V範囲の任意の電圧で動作可能
|
|
静态电流
|
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ）
+1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
|
|
TCXO输出电压
|
0.8Vp-p min.
|
|
TCXO输出负载
|
（10kΩ//10pF) ±10％
|
|
常规温度偏差
|
±1.5×10-6 (After 2 reflows)
|
|
频率温度偏差
|
±0.5×10-6/-30℃～+85℃
|
|
±0.5×10-6/-40℃～+85℃（オプション）
|
|

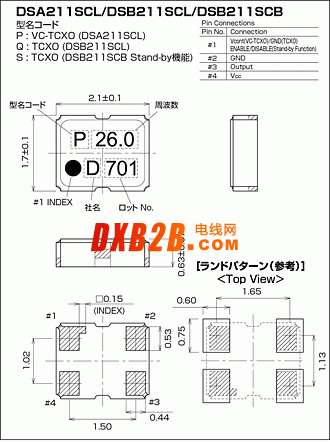

TCXO温补晶振尺寸
KDS晶振,3225mm,2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的进口晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择
晶振外观识别图
