DSA221SCL,(VC-TCXO),9.6 - 52 MHz 2.5×2.0×0.8,盘装,压控温补振荡器
DSA321SCL, (VC-TCXO) ,9.6-52 MHz 3.2×2.5×0.9,盘装,压控温补振荡器
DSA321SDA ,(VC-TCXO) ,9.6 - 52 MHz 3.2×2.5×0.9,盘装,压控温补振荡器
DSA535SG, (VC-TCXO) 10 - 40 MHz 5.0×3.2×1.35 ,盘装, 压控温补振荡器
DSB211SDT, (TCXO) 13- 52 MHz 2.1×1.7×0.66 ,盘装,温补晶振
DSB321SCB ,（TCXO）9.6 - 52 MHz 3.2×2.5×0.9,盘装 ,温补晶振
DSB321SDA, (TCXO) 9.6-52 MHz 3.2×2.5×0.9 ,盘装,温补晶振
DSB321SDB ,（TCXO）9.6- 52 MHz 3.2×2.5×0.9,盘装,温补晶振
DSB535SG ,(TCXO) 10 - 40 MHz 5.0×3.2×1.35 ,盘装,温补晶振
|
VC-TCXO晶振规格 |
DSB535SG (DSB321SCB- TCXO) / （DSA221SCL/VC- TCXO） |
|
温补晶振频率 |
1.8MHz ～100MHｚ |
|
常用标准频率 |
16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz |
|
工作电压 |
+1.8V +2.5V +2.8V +3.0V +3.3V （代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±1.5×10-6 (After 2 reflows) |
|
频率温度偏差 |
±0.5×10-6/-30℃～+85℃ |
|
±0.5×10-6/-40℃～+85℃（オプション） |

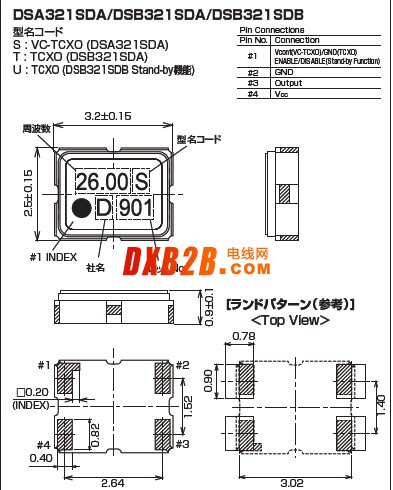

KDS贴片晶振外观识别图

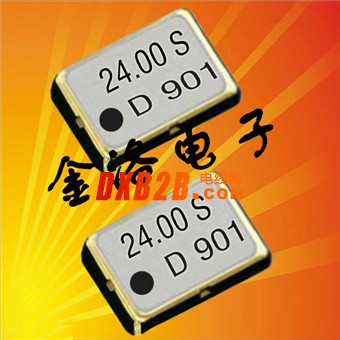

KDS集团公司所生产的有源晶振-石英温补晶体振荡器(TCXO),数字温度补偿晶体振荡器(DCXO),恒温晶体振荡器(OCXO),晶体滤波器(Crystal Filter).晶体谐振器主要生产频率范围: 从1.8MHZ→100.000MHZ;晶体振荡器主要生产频率范围:1.000MHZ→1000MHZ.其中 OCXO恒温晶振温度稳定度可达到±0.01PPM,
KDS晶振性能稳定,精度高,体积小,在恶劣环境也能正常工作,TCXO温补晶振温度稳定度可达±0.5PPM.在普通晶体谐振器和振荡器中,我们可接受高频率和偏频率以及少数量的高精度宽温的制作. 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型晶振产品.（可对应回流焊） 无铅产品.满足无铅焊接的回流温度曲线要求.
获知更多详情,请登入http://www.jinluodz.com
